核心规格 Key specs
产品尺寸 / 包装尺寸330mm×280mm×178mm / 390mm×340mm×240mm
防护等级IP20
净重 / 毛重3.6KG / 4KG
板卡规格
| 容量 | 3.6kVA (条件输出) |
|---|---|
| 板卡型号 | U.PSDR.VMH.CT3KU |
| 板卡重量 (kg) | 2.56 |
| 推荐机箱尺寸 L×W×H (mm) | 417×284×92 |
| 整机参考重量(无电池) (kg) | 6.3 |
输入
| 输入制式 | L+N+PE |
|---|---|
| 额定输入电压 | 208/220/230/240VAC |
| 电压范围 | 90~280V 可设置 (家用/发电机模式) / 170~264V 可设置 (UPS 模式) |
| 频率范围 | 40~70Hz (默认) |
| 输入功率因数 | ≥0.99 |
输出
| 输出制式 | L+N+PE |
|---|---|
| 输出电压 | 208/220/230/240VAC |
| 输出精度 | ±5% |
| 功率因数 | 1 |
| 输出频率 | 市电模式: 跟随市电频率 / 电池模式: 50/60Hz |
| 输出谐波失真 | ≤3% (线性负载) / ≤5% (非线性负载 PF=0.7) |
| 切换时间 | 计算机设备: 市电转电池 10ms (典型值) / 家用电器: 市电转电池 10ms (典型值) |
| 过载能力(电池模式) | 1min@102%~110% 负载 / 10s@110%~130% 负载 / 3s@130%~150% 负载 / 0.2s@>150% 负载 |
整机效率
| 整机效率(电池模式峰值) | 92.7%@24VDC |
|---|
电池
| 节数 | 2 |
|---|---|
| 充电模式 | 两段/三段充电 |
| 充电电流 | 2-100A 可设置 |
环境参数
| 运行环境温湿度 | -10~50°C (40°C 以上输出功率降为 80%) / 20%~95% (无凝露) |
|---|---|
| 储存温度 | -15~60°C |
| 海拔高度 | 海拔不超过 1000m, 1000m 以上降额, 最高 4000m, 参考 IEC62040-3 |
显示
| 显示器 | 2*8pin/开关 2.54mm, 支持 128 段码, 最多 4 按键+4 LED, 可显示运行/输入/输出/负载模式等 |
|---|
通讯接口
| RS232端口 | 5PIN/间距2.0mm, 波特率 9600 |
|---|---|
| 智能扩展卡槽 | 可扩展 BMS、USB、干接点卡等 |
| 并机接口 | 不支持 |
产品概述 Overview

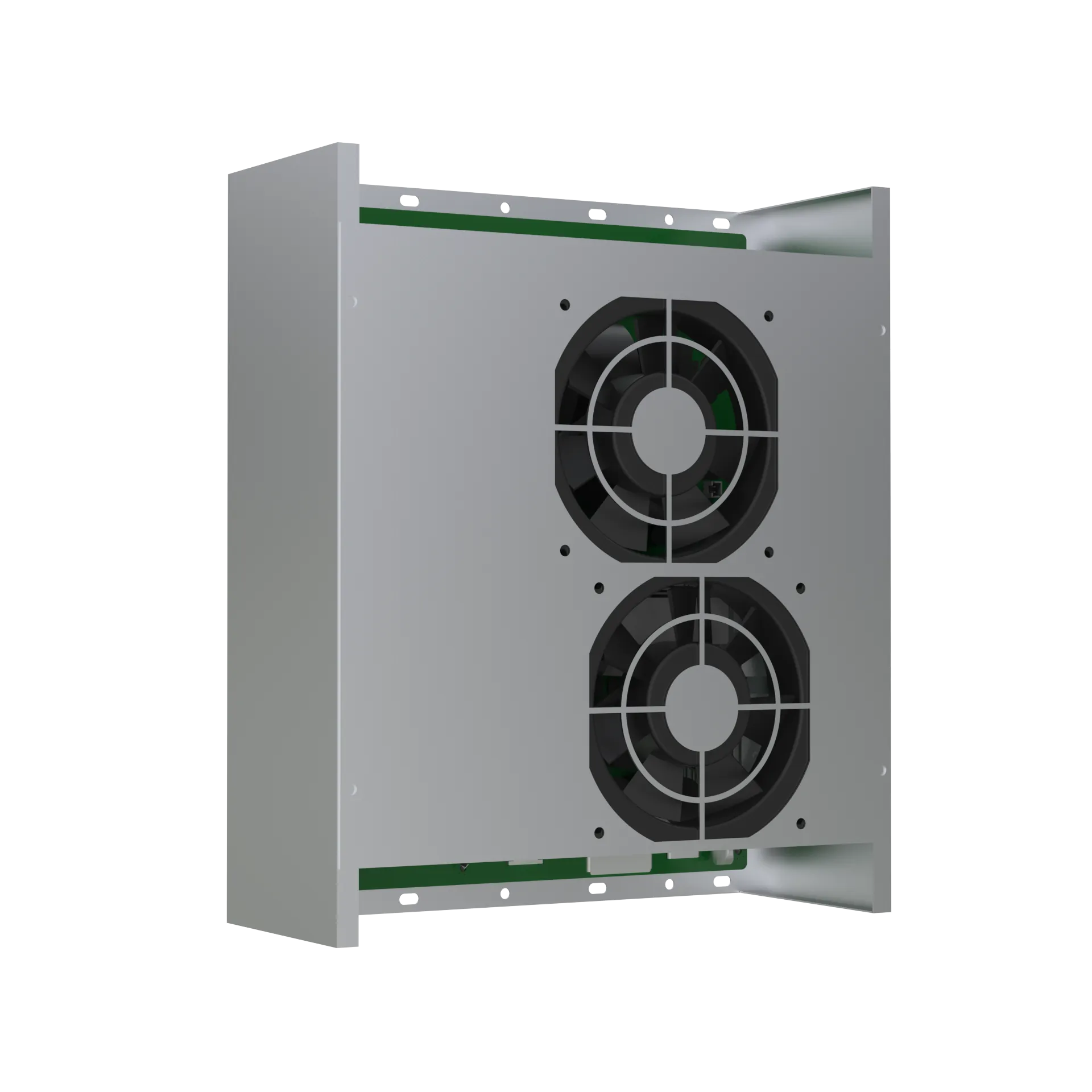

卫木科技 4KX-24V（4KX-24V）属于逆变器（逆控一体）（KX系列(模块化机芯)）（Inverters (Hybrid)）产品线，定位于家庭与中小型工商业离并网储能系统，太阳能/市电混合供电、削峰填谷与备电。
该型号主要参数：产品尺寸 / 包装尺寸：330mm×280mm×178mm / 390mm×340mm×240mm；防护等级：IP20；净重 / 毛重：3.6KG / 4KG。完整技术规格见下方参数表，实际配置以出厂规格书为准。
本页参数表收录该产品 29 项核心技术参数（板卡规格、输入、输出），与官网产品详情页同源数据一致。如需获取报价、OEM/ODM 合作或技术支持，请直接联系我们。
